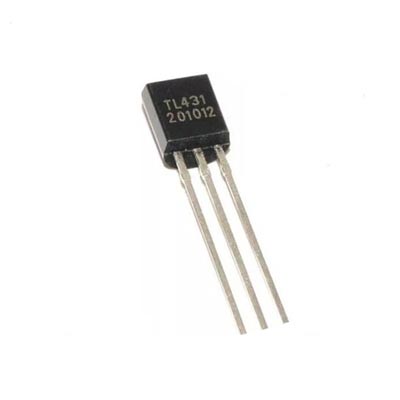

رگولاتور ولتاژ مرجع TL431 TO-92
در واقع TL431 یک ریزتنظیم‌کننده ولتاژ (Shunt Voltage Regulator / Programmable Reference) است که به شکل سه پایه شبیه ترانزیستور عرضه می‌شود.
این قطعه معمولاً در منابع تغذیه سوئیچینگ، مدارهای تنظیم ولتاژ و حفاظت ولتاژ استفاده می‌شود و می‌تواند به عنوان جایگزین دیود زنر قابل تنظیم عمل کند.
کد فروشگاه : (B6)
ناموجود
ناموجود
⚙️ مشخصات فنی
• نوع قطعه: Shunt Voltage Regulator / Programmable Voltage Reference
• مدل کامل: TL431
• ولتاژ مرجع (Vref): 2.495 ±1% ولت
• ولتاژ کاری (Vka): 2 تا 36 ولت
• جریان کاری کاتد (Ik): 1 تا 100 میلی‌آمپر
• دمای کاری: −40 تا +125 درجه سانتی‌گراد
• نوع نصب: Through Hole (سوراخ‌دار)
• کاربردها:
• منابع تغذیه سوئیچینگ (SMPS)
• مدارهای کنترل ولتاژ دقیق
• مدارهای حفاظت و ریفرنس ولتاژ
• جایگزین دیود زنر قابل تنظیم
